Για πολλές χρήσεις μηχανή 380V 50HZ κασετών φίλτρων για την ΚΑΠ τελών στοιχείων φίλτρων

Υψηλή παροχή ηλεκτρικού ρεύματος συγκόλλησης 380V 50HZ ΚΑΠ τελών μηχανών κασετών φίλτρων ροής

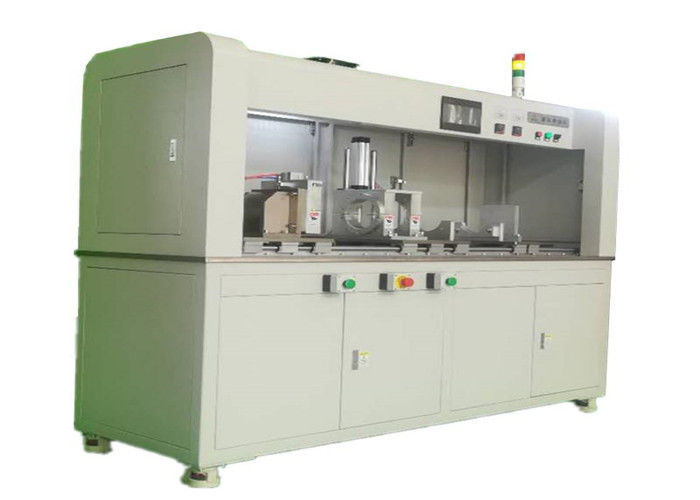

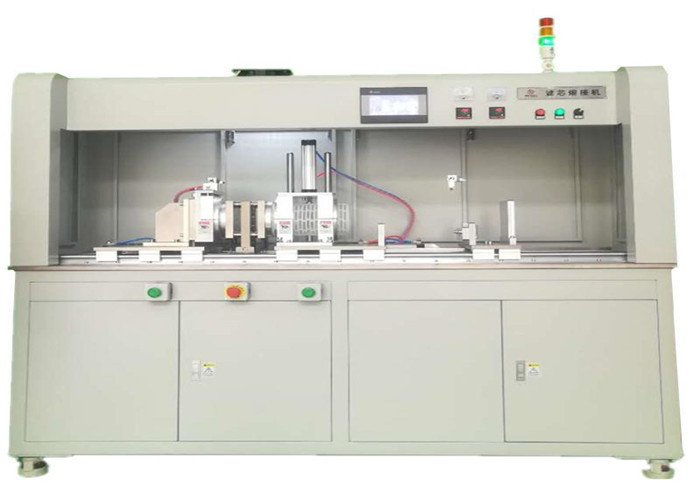

Υψηλή μηχανή συγκόλλησης ΚΑΠ τελών κασετών φίλτρων ροής

Η μηχανή συγκόλλησης για την ΚΑΠ τελών του στοιχείου φίλτρων είναι ένας ειδικός εξοπλισμός για την καυτή συγκόλληση λειωμένων μετάλλων, η οποία αποτελείται από έγγραφο φίλτρων και δύο πλαστικά καλύμματα τελών. Η σταθερή μετατόπιση της κάλυψης φίλτρων και της θερμάστρας οδηγείται από τον κύλινδρο, έτσι ώστε η θερμαμένη επιφάνεια των πλαστικών επαφών κάλυψης με την επιφάνεια θέρμανσης θερμαστρών, που κάνει το λειωμένο μέταλλο επιφάνειας, και έπειτα τη θερμαμένη επιφάνεια συνδέεται γρήγορα και σταθεροποιείται σε ένα σύνολο.

Συνοπτική εισαγωγή της μηχανής συγκόλλησης για την κάλυψη τελών φίλτρων

Αρχή εισαγωγής και συγκόλλησης της μηχανής συγκόλλησης πυρήνων φίλτρων

Υπάρχουν δύο κεφάλια θέρμανσης με τα καλύμματα τελών στη μηχανή. Η ηλεκτρική δύναμη κάθε κεφαλιού θέρμανσης είναι 1500 Watt, που συμπληρώνουν συνολικά 3000 Watt. Η σταθερή μετατόπιση της κάλυψης φίλτρων και της θερμάστρας οδηγείται από τον κύλινδρο, έτσι ώστε η θερμαμένη επιφάνεια της κάλυψης τελών είναι σε επαφή με την επιφάνεια θέρμανσης θερμαστρών για να λειώσει την επιφάνεια, και έπειτα η θερμαμένη επιφάνεια συνδέεται γρήγορα και σταθεροποιείται σε ένα σύνολο. Αυτά τα κινούμενα μέρη περιλαμβάνουν το μηχανισμό σίτισης στοιχείων φίλτρων, στερεώνοντας χειριστής κάλυψης τελών, ανυψωτικός μηχανισμός θερμαστρών, συσκευή πίεσης και ούτω καθεξής. Αυτοί οι μηχανισμοί σχεδιάζονται και συγκεντρώνονται σε ολόκληρη τη μηχανή. Ο μηχανισμός οδηγείται από τον κύλινδρο. Σύμφωνα με τις νέες απαιτήσεις διαδικασίας συγκόλλησης της πλαστικής μηχανής συγκόλλησης, αυτός ο εξοπλισμός υιοθετεί το αυτόματο σύστημα ελέγχου του προγραμματίσημου ελεγκτή το (PLC) λογικής και της λειτουργίας ανθρώπου-μηχανής διεπαφών οθόνης αφής, το οποίο είναι απλό, ακριβές και αξιόπιστο.

Συστατικό της μηχανής συγκόλλησης στοιχείων φίλτρων

1. Κύλινδρος: Αυτή η μηχανή έχει πέντε κυλίνδρους και δύο στερεώνοντας χειριστές ΚΑΠ τελών:

A) Ωθώντας δύο κυλίνδρους της θέρμανσης του κεφαλιού και στις δύο άκρες του στοιχείου φίλτρων (ταυτόχρονες θέρμανση και κίνηση)

B) Ωθήστε το πιάτο τροφών και προς τα πίσω για να προωθήσετε έναν rodless κύλινδρο

C) Ωθήστε έναν κύλινδρο πάνω-κάτω στην ανυψωτική πλατφόρμα

D) Ένας κύλινδρος της συσκευής στερέωσης για το στοιχείο φίλτρων

E) Αυτοί οι κύλινδροι και μηχανές ελέγχονται από τις βαλβίδες σωληνοειδών.

2. Οθόνη αφής (λειτουργία ανθρώπου-μηχανής διεπαφών):

Αυτή η μηχανή χρησιμοποιεί την οθόνη αφής PLC. Υπάρχουν έξι διεπαφές λειτουργίας (εκτός από τα κουμπιά έναρξης και στάσεων), αυτόματα και χειρωνακτικά κουμπιά, χρόνος θέρμανσης και θεραπεύοντας τις χρονικές τοποθετήσεις, τα χειρωνακτικά κουμπιά των διάφορων αντιπροσωπειών, οδηγίες ροής διαδικασίας του PLC μπορούν να επιδειχθούν στην οθόνη. Συνδέστε με το PLC για να ελέγξετε το αυτόματο σύστημα.

3. Προγραμματίσημος ελεγκτής το (PLC) λογικής

Αυτή η μηχανή υιοθετεί το του δέλτα PLC με 24 εισαγμένα σημεία και 24 σημεία παραγωγής. Η έναρξη, η παύση, ο διακόπτης κτυπήματος, ο μαγνητικός διακόπτης, ο φωτοηλεκτρικός διακόπτης και άλλα σήματα ελέγχου της μηχανής συνδέονται με το σημείο εισαγωγής. Συνδέστε όλους τις βαλβίδες σωληνοειδών, τους απαραίτητους ηλεκτρονόμους και τα φω'τα δεικτών με το σημείο παραγωγής. Όλα οι διαδικασίες ελέγχου και τα διαγράμματα ροής εισάγονται και αποθηκεύονται από τον υπολογιστή.

4. Δείκτες, μετρητές και θερμοστάτες:

Ο λαμπτήρας δεικτών στη μέση επιτροπή είναι η παροχή ηλεκτρικού ρεύματος επίδειξης και ελέγχου. Η δράση, η θέση και η κατάσταση των βαλβίδων σωληνοειδών είναι σαφείς και σαφείς με μια ματιά. Ο λαμπτήρας δεικτών στη σωστή επιτροπή παρουσιάζει on-off εργαζόμενη κατάσταση του συστήματος ελέγχου θερμοκρασίας. Η θερμοστάτης χρησιμοποιείται για να θέσει την απαραίτητη θερμοκρασία και για να ρυθμίσει αυτόματα τη θερμοκρασία της θερμάστρας.

3. Ηλεκτρικό μέρος:

Η διανομή δύναμης αυτής της μηχανής διαιρείται σε τρία μέρη: σύστημα ελέγχου θερμοκρασίας της θερμάστρας στοιχείων φίλτρων, σύστημα ελέγχου θερμοκρασίας της θερμάστρας κάλυψης τελών και σύστημα ελέγχου PLC. Τροφοδοτείται από L1, L2, το τριφασικό πέντε-καλώδιο L3, τη φάση L1 για τη θερμάστρα στοιχείων φίλτρων, την άμεσα τρέχοντα παροχή ηλεκτρικού ρεύματος 24V και το PLC, φάση L2 για τη θερμάστρα κάλυψης αριστερών τελών, φάση L3 για το σωστό σύστημα θερμαστρών κάλυψης τελών. Η λειτουργία και η διανομή είναι σαφείς.

Πλεονεκτήματα της μηχανής συγκόλλησης πυρήνων φίλτρων

1. Μπορεί να εφαρμοστεί στα κομμάτια προς κατεργασία των διαφορετικών μεγεθών χωρίς περιορισμό περιοχής

2. Μπορεί να εφαρμοστεί σε οποιαδήποτε επιφάνεια συγκόλλησης χωρίς ειδικές απαιτήσεις

3. Η επιφάνεια συγκόλλησης μπορεί να επιτραπεί για να αντισταθμίσει το πλαστικό επίδομα, και η δύναμη συγκόλλησης μπορεί να εγγυηθεί

4. Σύμφωνα με τις ανάγκες των διάφορων υλικών, η διαδικασία συγκόλλησης μπορεί να ρυθμιστεί

5. Το προσάρτημα μπορεί να καθοριστεί στη θέση των αντίστοιχων ανώτερων και χαμηλότερων πιέζοντας πιάτων

6. Η δύναμη και ο προσανατολισμός των ανώτερων και χαμηλότερων πιέζοντας πιάτων μπορούν να ρυθμιστούν. Κάτω από τη λειτουργία του συστήματος, τα λαστιχένια μέρη μπορούν να έρθουν σε επαφή με με τον καυτός-πιέζοντας κύβο με υψηλή ταχύτητα, ομαλά και χωρίς αντίκτυπο για την καυτός-συμπίεση, έτσι ώστε το υλικό της κοινής επιφάνειας των λαστιχένιων μερών μπορεί να φθάσει στο λειώνοντας κράτος

7, αφήνουν τον καυτός-πιέζοντας κύβο

8 ομαλά και γρήγορα σε έναν σχετικά λίγος χρόνο, και σχεδιάστε το καυτός-πιέζοντας πιάτο θέρμανσης κύβων και το ανώτερο και χαμηλότερο προσάρτημα ως ανεξάρτητο τμήμα συνελεύσεων, το οποίο είναι κατάλληλο για την εγκατάσταση και τη μεταφορά.

9. Τα καυτός-πιέζοντας υλικά πινάκων εισάγονται από το εξωτερικό. Αρχή εργασίας

χαρακτηριστικά γνωρίσματα εξοπλισμού:

Η υψηλή μηχανή συγκόλλησης ΚΑΠ τελών κασετών φίλτρων ροής μπορεί να χρησιμοποιηθεί για τη 3M, να τραβήξει, και χρησιμοποιείται κυρίως για την ένωση των πλαστικών καλυμμάτων τελών και στις δύο άκρες της κασέτας φίλτρων. Μετά από τη συγκόλληση, μπορεί αποτελεσματικά να εξασφαλίσει τη σφράγιση και τη σταθερότητα του εξωτερικών κλουβιού, του στρώματος φίλτρων και των καλυμμάτων τελών.

3.Technical παράμετροι:

Όνομα εξοπλισμού: Υψηλός οξυγονοκολλητής καλυμμάτων τελών κασετών φίλτρων ροής

Πρότυπο εξοπλισμού: RF-H1640

Δύναμη εξοπλισμού: 6KW

Παροχή ηλεκτρικού ρεύματος: 380V 50HZ

Πίεση αέρα: 6Kg/cm2

Ακρίβεια θέρμανσης: ± 2 ° Γ

Σειρά θερμοκρασίας: κανονική θερμοκρασία ~ 400 °C

Ταχύτητα συγκόλλησης: περίπου η δεκαετία του '30/PC

Διαστάσεις: L2000*W1000*H1800

Βάρος εξοπλισμού: περίπου 800Kg

4, λεπτομέρειες διαμόρφωσης:

Οθόνη αφής + PLC: Δέλτα

Διακόπτης: LG

Θερμοστάτης: Winpark

Στερεάς κατάστασης: Shimadan

Ράγα οδηγών, ολισθαίνων ρυθμιστής: HIWIN

Βοηθητικές συσκευές: IDEC

Πνευματικά συστατικά: Airtec

Προστατευτική κάλυψη: Ευρωπαϊκά τυποποιημένα σχεδιάγραμμα αργιλίου + PMMA

Μέρη: χάλυβας Γ 45 χαρτοκιβωτίων (S45C) (που γαλβανίζεται)

Κάτοχος κασετών φίλτρων: πιάτο αργιλίου 6061 (επιφάνεια που υποβάλλεται σε ανοδική οξείδωση)

6, χρόνος παράδοσης: 30 εργάσιμες ημέρες
