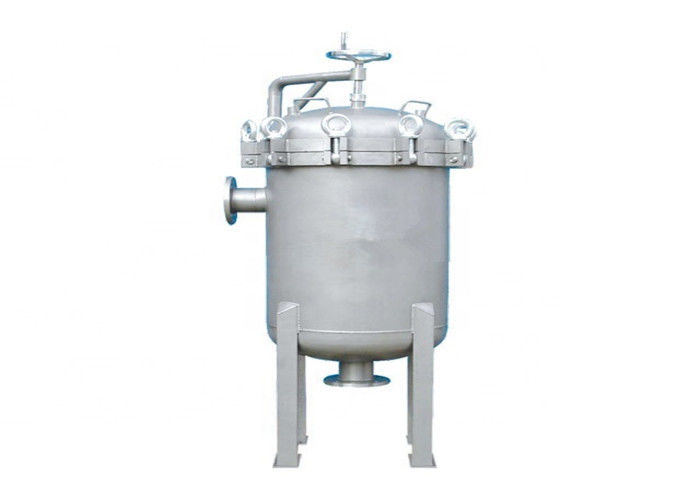

Βιομηχανική κατοικία φίλτρων τσαντών καλαθιών διηθητήρων με το σύνολο αντλιών
Τα φίλτρα τσαντών είναι ιδιαίτερα χρήσιμα για τους μεγάλους όγκους φιλτραρίσματος ή τα υψηλά υγρά ιξώδους, οι οποίοι κατασκευάζονται της κατοικίας φίλτρων, τσάντες φίλτρων, εσωτερικό κλουβί για να υποστηρίξουν τις τσάντες, θετική ρύθμιση σφράγισης.
Η κατοικία φίλτρων τσαντών υψηλής αποδοτικότητας φίλτρων TS χρησιμοποιείται ευρέως στα βιομηχανικά συστήματα διήθησης απόβλητου ύδατος
Κύρια πλεονεκτήματα
01. Μικρή πιθανότητα για τη διαρροή δευτερεύων-τσαντών, τα οποία εξασφαλίζουν αποτελεσματικά την ποιότητα φιλτραρίσματος.
02. Το φίλτρο τύπων τσαντών μπορεί να αντέξει τη μεγαλύτερη πίεση εργασίας, είναι της μικρής απώλειας πίεσης, χαμηλού κόστους λειτουργίας και προφανούς ενέργειας - αποταμίευση.
03. Η ακρίβεια της τσάντας διήθησης αυξανόμενη συνεχώς, αυτό θα μπορούσε να φθάσει σε 0,5 μm το πολύ-πολύ.
04. Μεγάλη διαχειριζόμενη ικανότητα φίλτρων τύπων τσαντών, μικρός όγκος, που περιέχει μια μεγάλη ποσότητα των ρύπων.
05. Με βάση την αρχή εργασίας και τη δομή του φιλτράροντας συστήματος τύπων τσαντών, το οποίο είναι κατάλληλο να αντικαταστήσει την τσάντα φίλτρων και χωρίς τον καθαρισμό, και εξοικονομητική χρόνου και αποταμίευση εργασίας.
06. Η τσάντα διήθησης θα μπορούσε να είναι χρήση επαναλαμβανόμενη μετά από να καθαρίσει για να κερδίσει κόστος.
07. το πεδίο εφαρμογής φίλτρων τσαντών είναι ευρύ, με την εύκαμπτη λειτουργία και την πολλαπλάσια εγκατάσταση.
|
Τεχνικές παράμετροι
|
Πίεση σχεδίου: 0.96MPa 30min |
| Μέγιστη πίεση εργασίας: 0.60MPa |
| Ομαλότητα επιφάνειας: Ra≤0.2 |
| Ποσοστό ροής σχεδίου: Ra≤0.2 |
| Νήμα ή φλάντζα τύπων Inlet&outlet |
| Τύπος: ενιαία τσάντα & πολυ κατοικία φίλτρων τσαντών |
|
Σχεδιασμένος για το σύστημα διήθησης τσαντών
|
Διαφορετικά είδη καλαθιών υποστήριξης τσαντών που εγκαθιστούν για |
| ευρύ φάσμα των τσαντών φίλτρων |
| Πλήρης δομή ανοξείδωτου |
Φιαγμένος από 100% SUS304, SUS316L, PP |
|
Εύκολος να καθαρίσει
|
Η επιφάνεια είναι μηχανική γυαλισμένη ή ανατίναξη άμμου
παθητικότητα.
|
| dished τέλος καθαρό σε κάτω ενίσχυσης |
Προδιαγραφές για την ενιαία κατοικία φίλτρων τσαντών
| Αριθ. |
Μέγεθος |
Διάμετρος |
Μήκος |
inlet&outlet |
Τσάντα φίλτρων |
Ποσοστό ροής |
| Κώδικας |
(χιλ.) |
(χιλ.) |
μέγεθος |
(m/h) |
| 1 |
BJD1 |
220 |
550 |
2» νήμα, σφιγκτήρας, φλάντζα |
1 |
20 |
| 2 |
BJD2 |
220 |
950 |
2» νήμα, σφιγκτήρας, φλάντζα |
2 |
40 |
| 3 |
BJD4 |
130 |
650 |
1» νήμα, σφιγκτήρας, φλάντζα |
4 |
10 |
Προδιαγραφές για την πολυ κατοικία φίλτρων τσαντών
| Αριθ. |
Μέγεθος |
Διάμετρος |
Μήκος |
inlet&outlet |
Τσάντα φίλτρων |
Ποσοστό ροής |
| Κώδικας |
(χιλ.) |
(χιλ.) |
μέγεθος |
(m/h) |
| 1 |
Bjd2-2 |
400 |
1600 |
3» νήμα, σφιγκτήρας, φλάντζα |
2*2 |
80 |
| 2 |
Bjd2-3 |
500 |
1600 |
3» νήμα, σφιγκτήρας, φλάντζα |
2*3 |
120 |
| 3 |
Bjd2-4 |
550 |
1600 |
4» σφιγκτήρας, φλάντζα |
2*4 |
160 |
| 4 |
Bjd2-5 |
600 |
1600 |
4» σφιγκτήρας, φλάντζα |
2*% |
200 |
Διαταγή του οδηγού
| ΠΡΟΪΟΝ |
Μέγεθος τσαντών |
Τσάντα Q'ty |
Κολπίσκος/έξοδος |
Σύνδεση |
Επιφάνεια |
Υλικά |
| BJD |
1 - τσάντα #1 |
01 - Ενιαίος |
A- πλευρά μέσα και πλευρά έξω |
Κ-σύζευξη |
S- ανατίναξη άμμου |
304 |
| |
2 - #2 τσάντα |
02 - Δύο |
B- πλευρά μέσα και κατώτατο σημείο έξω |
Φ-μπουλόνι |
T- γυαλισμένος |
316L |
| |
3 - #3 τσάντα |
03 - Τρία |
C- κατώτατο σημείο και κατώτατο σημείο έξω |
S- νήμα |
|
PP |
| |
4 - #4 τσάντα |
04 - Τέσσερα |
D- κορυφή μέσα και κατώτατο σημείο έξω |
Πώς να διατάξει; - παράδειγμα |
| |
5 - #5 τσάντα |
06 - Έξι |
|
Μέγεθος τσαντών: #1 Τσάντα Q'ty: Ενιαίος |
| |
6 - #6 τσάντα |
08 - Οκτώ |
|
Κολπίσκος/έξοδος: πλευρά μέσα και πλευρά έξω |
| |
7 - #7 τσάντα |
12 - Δώδεκα |
|
|
Σύνδεση: σύζευξη |
| |
X - άλλο μέγεθος |
|
|
|
Επιφάνεια: ανατίναξη άμμου |
| |
|
|
|
|
Υλικό: SUS304 |
| |
|
|
|
Ο κώδικας επιλογής είναι: BJD101AKS304
|
Λειτουργούντες όροι (φίλτρο τσαντών):
Max.Operating πίεση: φραγμός 6 (87psi), 10.34bar (150psi)
Max.Operating θερμοκρασία: 120°C
Εφαρμογές (αντικατάσταση κατοικίας φίλτρων τσαντών eaton):
| Χημικές ουσίες επεξεργασίας |
Χρώματα, μελάνια, ψυκτικά μέσα |
| Πετρέλαια, λάδια, φυτικά έλαια |
Φαρμακευτικά είδη |
| Σιρόπι ζάχαρης |
Υγρά καθαρισμού |
